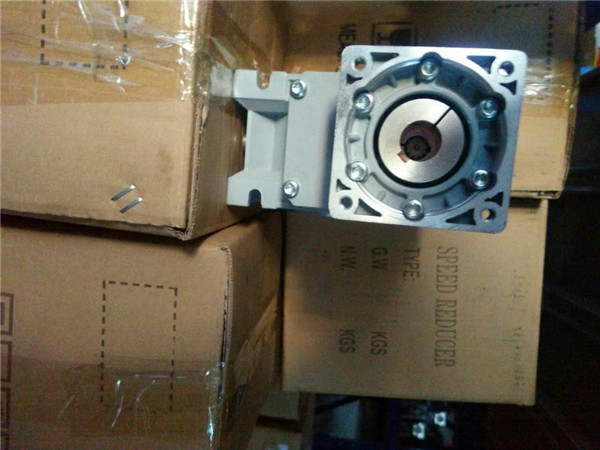

NMRV030減速機在凹印機上的應用。單張雙色凹印機采用機組式裝配，由飛達、前規、側規、擺動式遞紙機構，第機組、傳紙滾筒、第二機組、收紙單元組成。下面重點介紹其中幾個重要機構。前規可前后調節，且前規軸可調節成弓型。遞紙牙排的擺動由共軛凸輪控制，因此即使擺動點固定，遞紙牙排也能上下移動，傳紙時遞紙牙排下移，回程時遞紙牙排上移，可保證走紙完成前不碰到紙張。

主傳動機構：該凹印機采用變頻電機和蝸輪蝸桿減速箱實現主傳動，這兩個裝置直接與第色組上方的小直徑傳紙滾筒軸相接，主傳動力通過傳紙滾筒齒輪傳遞給壓印滾筒齒輪、傳紙滾筒齒輪等，直到傳至收紙滾筒。其齒輪傳動方式與多色膠印機基本相同，只是主電機和RV減速機的安裝位置有些不同，多色膠印機的主電機大多數安裝在整機旁邊的空地上，然后通過皮帶輪傳動將主傳動力傳入整機，而該凹印機的主電機是通過法蘭直接與蝸輪蝸桿減速機相連，RV減速機再通過機座直接安裝在墻板上，因此傳動結構更加緊湊。
雖然主傳動由于采用RV減速機，其傳動效率相對較低，且較易發熱，但這種設計也使得該凹印機手動盤車的形式異常新穎，這是因為蝸輪蝸桿減速機的輸入軸有兩個出軸，個與電機相連，另個用于手動盤車，手動盤車時，用扳手套入蝸桿軸并使其轉動，這樣來，僅憑人之力即可輕松盤動整機。另外，該凹印機還配備手動盤車保險，即在RV030減速機出軸旁邊安裝個限位開關，當扳手套入蝸桿軸時，會同時壓到限位開關滾輪，這樣就保證了盤車時主電機處于斷電狀態，從而確保操作人員的人身安全。
印刷機組：該凹印機共有兩個獨立的印刷機組，每個印刷機組均由印版滾筒，壓印滾筒組成。此外，墨斗升降由液壓電機控制，刮墨裝置由伺服電機控制，在伺服電機正反轉，以及蝸輪蝸桿減速機和絲桿傳動的共同作用下，實現刮墨刀的往復運動，且往復速度和距離可調。傳紙滾筒：每個傳紙滾筒都有吹風機構，不僅能起到傳紙的作用，還能在傳紙過程中及時吹干印刷品表面的油墨印跡。同時，吹風機構的熱風溫度還可以根據印刷器的實際需求進行調節。印刷滾筒軸向調節時，RV伺服減速機的蝸桿帶動蝸輪旋轉，并在內螺紋的使用下使軸產生軸向位移，由于軸與花鍵軸通過軸承連在起，從而也使印版滾筒產生軸向位移，該機構實際使用效果很好，調節精度可達0.02-0.03毫米。
凹印機操作注意事項：在操作時，切勿將手伸入機器運轉部位，尤其是夾緊輥；檢查機器時，必須關掉主控制柜上的主電源開關；該傳動機構蝸輪蝸桿減速機第次使用或更換時，運轉150-400小時后更換潤滑油，以后的換油周期小于或等于4000小時；主機啟動時，收放料牽引輥、電機以及RV減速機出現劇烈抖動伴隨巨大響聲 此時注意檢查驅動電機的編碼器．擺輥電位器的齒輪間隙。http://www.ntzls.com/Products/wolunjiansuqi.html
