LFD型諧波減速機詳細信息/Detailed Information

prevnext

查看全部大圖

LFD型諧波減速機

減速機規格： LFD型諧波減速機
減速機型號：LFD14 LFD17
減速機比數：對應比數
減速機可配電機：對應功率
應用范圍：機器人，分割器代替的場所。

訂購熱線：13528634927

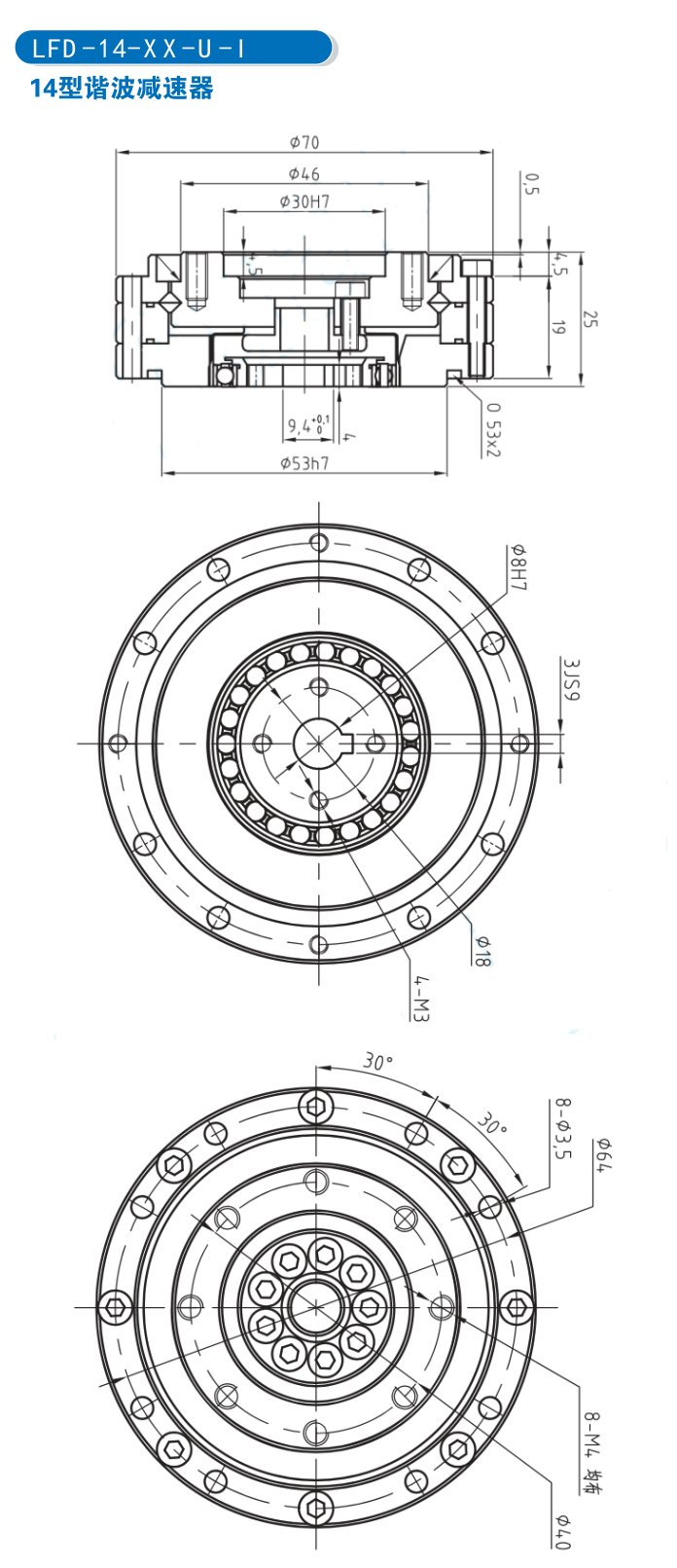

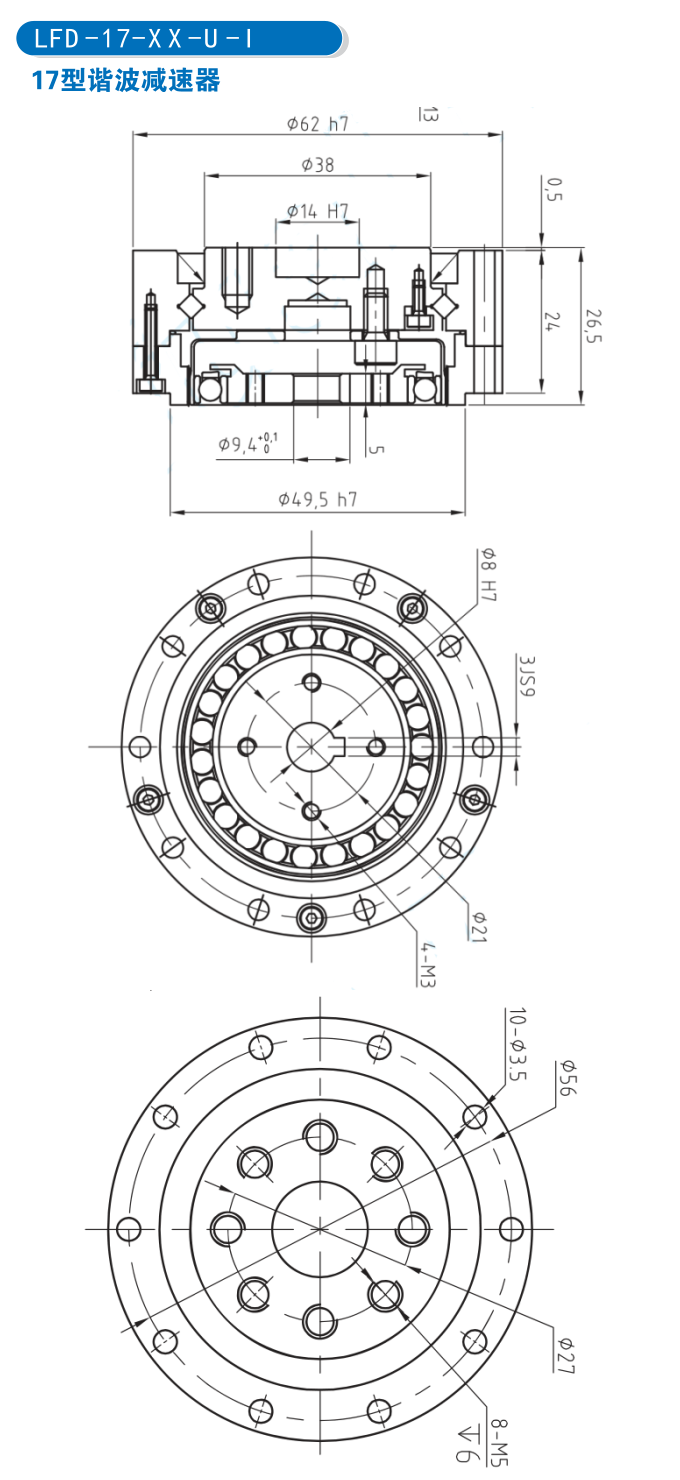

產品詳情 LFD14諧波減速機尺寸圖紙 LFD17諧波減速機尺寸圖紙

關鍵詞:LFD14諧波減速機,LFD型諧波減速器,機器人專用諧波減速機,LFD17高精密諧波減速機

LFD型諧波減速機-特點：
諧波傳動裝置的構成：LFD系列柔輪為杯型超短筒結構，般采用剛輪端固定，柔輪端輸出的連接方式使用，結構緊湊。諧波傳動減速機裝置主要由三個基本零部件構成，即波發生器，柔輪和剛輪；波發生器，由柔性軸承與橢圓形凸輪組成，波發生器通常安裝在減速器輸入端，柔性軸承內圈固定在凸輪上，外圈通過滾珠實成彈性變形成橢圓；柔輪，帶有外齒圈的柔性薄壁彈性體零件，通常安裝在減速器輸出端；剛輪，帶有內齒圈的剛性圓環狀零件，般比柔輪多兩個輪齒，通常固定在減速器機體上。
諧波減速機原理：諧波作為減速機使用，通常采用波發生器主動，剛輪固定，柔輪輸出形式；當波發生器裝入柔輪內圓時，迫使柔輪產生彈性變形而呈橢圓形，使其長軸處柔輪輪齒插入剛輪的輪齒槽內，成為完全嚙合狀態；而其短軸處兩輪輪齒完全不接觸，處于脫開狀態。由嚙合到脫開的過程之間則處于嚙出或嚙入狀態。當波發生器鏈接續動時，迫使柔輪不斷生產變形，使兩輪輪齒在進行嚙入、嚙合、嚙出、脫出的過程中不斷改變各自的工作狀態，產生了所謂的錯齒運動，從而實現了主動波發生器與柔輪的運動傳遞。
諧波運動特點：精度高：多齒在兩個180度對稱位置同時嚙合，因此齒輪齒距誤差和累積齒距誤差對旋轉精度的影響較為平均，可得到極高的位置精度和旋轉精度。傳動比大：?jiǎn)沃C波齒輪傳動的傳動比可達i=30~500，且結構簡單，三個在同軸上的基本零部件就可事先高減速比。承載能力高：諧波傳動中，諧波傳動中，齒與齒的嚙合是面接觸，加上同事嚙合齒數比較多，因而單位面積載荷小，承載能力較其他傳動形式高。體積小、重量輕：相比普通的齒輪裝置，體積和重量可以大幅降低，實現小型化、輕量化。傳動效率高、壽命長。傳動平穩、無沖擊，噪音小。

LFD型諧波減速機圖片:(此圖由VEMT推廣部人員上傳，請以實物圖為準，可撥打電話15818497138獲取實物圖)

LED

查看其他諧波減速機型號，請點擊鏈接：http://www.ntzls.com/guanjiejiansuji.html

購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
