減速機KF97_KF97AD軸入減速電機圖紙

當前位置：首頁 » 祥如機電產品中心 » VEMTE減速機系列 » 四大系列減速機 » K系列減速機 » 減速機KF97 KF97AD軸入減速電機

減速機KF97 KF97AD軸入減速電機詳細信息/Detailed Information

prevnext

查看全部大圖

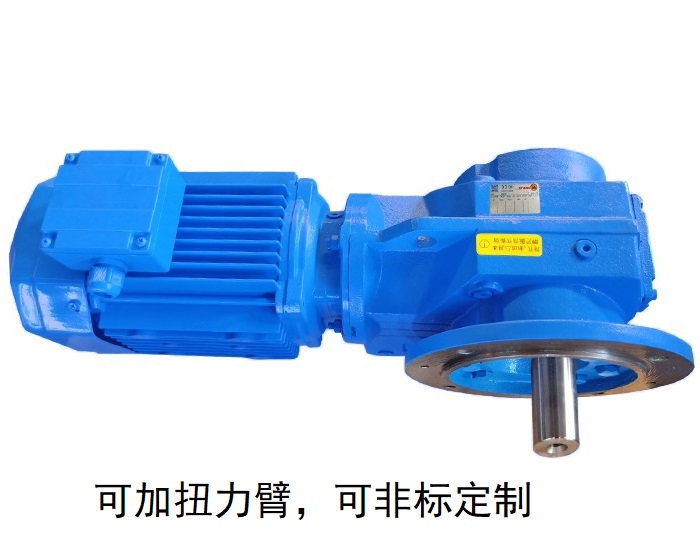

減速機KF97 KF97AD軸入減速電機

減速機型號：KF97 KF97AD KHZ97 KVZ97 KAZ97 KH97 KV97 KHF97 K97TB
電機功率：1.1KW-30KW
輸入轉速：500-2800RPM
單機扭矩：35-4300N/M
單機速比：7.54-176.05比
輸出轉速：0.6-186rpm/min
傘齒輪傳動，傳動效率95%

訂購熱線：13528634927

產品詳情

KF97是B5法蘭安裝斜齒-傘齒減速機
K97AD..是AD軸輸入的底腳安裝斜齒輪傘齒輪減速機
K系列減速機是一款結構緊湊，耐腐蝕，低噪音，傳動精確，體積小，重量輕，噪音低，能耗低，結構可靠，性能穩定的齒輪減速機，具有良好的耐磨性能，能有效減少噪聲和振動，可以有效抑制轉矩震蕩，是工業機械的重要傳動部件，可以滿足多種復雜的傳動需求，是工業機械應用中不可或缺的必要元素。他的原理是當輸入軸上的轉速發生變化時，螺旋傘齒輪減速機也會隨之發生變化，從而實現改變輸出軸的轉速。同時，螺旋傘齒輪減速機的齒輪嚙合，還可以改變傳動比例，從而提高減速機的效率和精度。

下面是KF97以及KF97AD減速器配上電機之后的型號，不同廠家的型號之間有差異，具體可咨詢客服了解

GKF97-Y1.1-4P	GKF97AD180M4	GKF97-Y2.2-4P
GKF97-Y1.5-4P	GKF97AD200M4	GKF97-Y3-4P
GKF97AD90M4	GKF97-Y5.5-4P	GKF97AD112M4
GKF97AD100M4	GKF97-Y7.5-4P	GKF97-Y15-4P
GKF97-Y4-4P	GKF97AD132M4	GKF97-Y18.5-4P
GKF97AD160M4	GKF97-Y11-4P	GKF97-Y22-4P

KF97配上1450轉的三相異步電機之后可以做到以下的輸出轉速：
8rpm/min,9.1rpm/min,10rpm/min,11rpm/min,13rpm/min,14rpm/min,16rpm/min,18rpm/min,20rpm/min,

22rpm/min,25rpm/min,29rpm/min,33rpm/min,37rpm/min,41rpm/min,45rpm/min,50rpm/min,57rpm/min,

63rpm/min,74rpm/min,85rpm/min,101rpm/min,117rpm/min,134rpm/min,161rpm/min,186rpm/min。
此時的情況下的輸出扭矩范圍是：2400NM到4300NM
以上的參數如果不滿足您的實際的使用需求的話，您可咨詢客服或者是選型技術人員給您選型
下面是KF97減速電機通用的安裝尺寸圖紙，您如果需要非標圖紙或三維圖的話，您可咨詢選型技術人員13650054285
KF97減速機圖紙

在酸堿等腐蝕環境下怎么選擇減速電機
齒輪減速電機在酸堿等腐蝕環境下應該選用防腐蝕的材料和涂層，以保證電機的穩定性和壽命。常用的防腐材料有不銹鋼、鎳基合金、銅合金等。涂層方面，可采用防腐蝕漆、噴涂等處理方法。此外，還應考慮減速電機的密封性能，以防止腐蝕性物質進入電機內部。在選擇減速電機時，應根據具體的使用環境和要求選擇適合的防腐蝕材料和涂層，以確保減速電機在腐蝕環境下的可靠性和穩定性。

減速電機防護等級介紹
減速電機防護等級主要分為IP00~IP67，其中：IP00指無防護要求，IP20指機殼外殼有擋板護衛，IP44指機殼外殼有擋板護衛，并且有充足的防水能力，IP54指機殼外殼有擋板護衛，并且有良好的防水能力，IP67指機殼外殼有擋板護衛，并且有極好的防水能力。

下面是電機接線盒安裝方位的示意圖
電機接線盒位置
更多的直角減速器K系列型號請點擊→K系列傘齒輪減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
