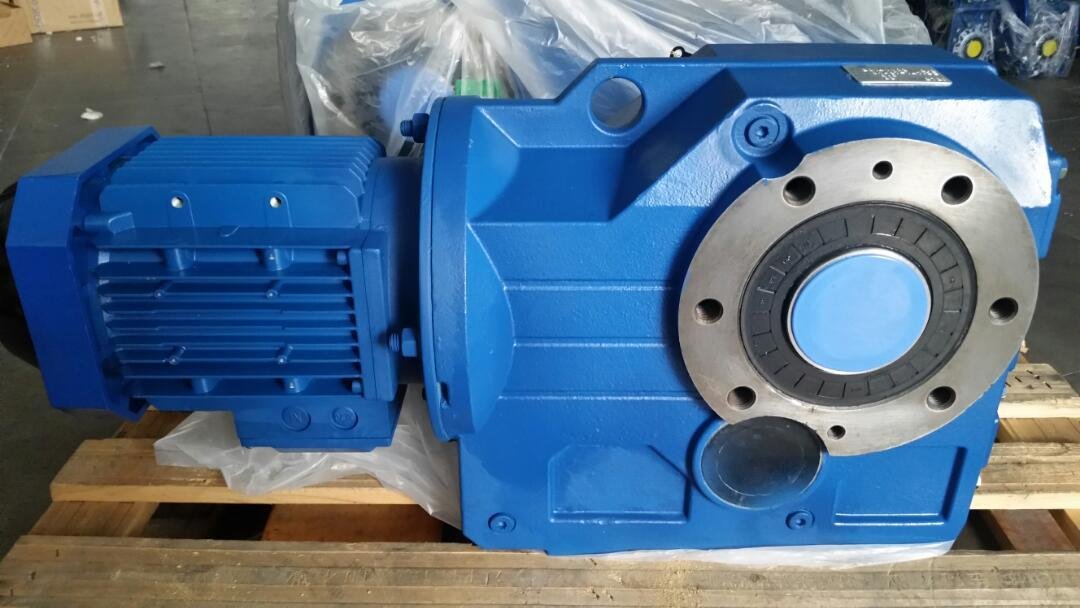

水泥立磨GKAF57YE263減速機故障解決方案。水泥粉磨系統是水泥立磨球磨的聯合粉磨系統，其工作原理是：電動機通過齒輪減速機帶動磨盤轉動，物料從下料口落到磨盤中央，在離心力的作用下向磨盤邊緣移動并受到磨輥的碾壓，粉碎后的物料從磨盤邊緣溢出，同時被來自噴嘴環（風環）高速向上的熱氣流帶至與立磨一體的高效選粉機內，粗粉經分離器分選后返回到磨盤上，重新粉磨；細粉則隨氣流出磨，在系統的收塵裝置中收集下來，即為產品。立磨設備經過一年多的運行，檢查發現配套用齒輪減速馬達行星架與輸出法蘭盤聯接螺栓和傳遞扭矩剪切銷子斷裂，被迫停機。

經過現場檢查，發現損壞部件有：齒輪減速機行星架與輸出法蘭盤的4組16條聯接螺栓全部切斷。行星架與輸出法蘭盤的12條傳動銷分別斷裂三段，銷軸孔變形橢圓。三級內齒圈有兩個齒端面局部掉落25-30mm左右，有一個齒出現局部裂紋。行星輪有兩個齒端面局部掉落20mm左右，二級齒輪軸的聯軸器外齒有六個齒端面局部掉落20-30mm左右，齒輪伺服減速電機有三個齒塊出現局部裂紋。行星架中心壓蓋內球面支撐銅塊破裂損壞。
原因分析：開啟立磨后，發現齒輪減速機輸出盤密封迷宮有多處摩擦產生火花，隨即通知中控室操作員立即停磨，約5分鐘，輸出盤迷宮處已磨得通紅，到現場觀察后，發現齒輪減速電機輸出盤密封相對殼體錯位近10毫米，檢查發現輸出盤法蘭聯接螺栓切斷，進一步拆下每段壓板，抽出圓柱銷子，發現每個銷子分別斷裂三段。根據現場解體情況分析，該齒輪減速器故障損壞主要原因如下：主要是由于行星架與輸出法蘭盤聯接的傳動扭矩剪切圓柱銷與孔配合出現松動，導致圓柱銷及孔磨損，圓柱銷受力不均載先后出現斷裂所造成的，進而導致聯接螺栓承擔過大扭矩剪切力斷裂。原設計的齒輪減速電機行星架與輸出法蘭盤聯接螺栓帽帶有十字交叉的兩個直徑為8毫米的串鋼絲防松孔，從斷裂掉下螺栓帽斷面來看，此孔減弱了螺栓強度，也是螺栓強度受力后極易斷裂的因素。聯接螺栓切斷導致行星架下沉，改變了行星輪及太陽輪原有的嚙合受力點，造成了齒輪減速機齒輪部分嚙合齒面的局部剝落損壞。
解決措施：根據出現故障損壞部位情況，決定現場就地修理，可以降低維修費用，拆卸更換斷裂的高強聯接螺栓，因原圓柱銷子孔磨損橢圓變形，采取提高圓柱銷強度辦法，配鉆擴孔、鉸孔配制圓柱銷子，修磨局部斷裂齒部位使之低于工作嚙合面，輸出法蘭盤密封迷宮變形修理圓度，避免安裝運行出現刮卡摩擦。齒輪減速機安裝就位后，空載運行8小時，各種運行參數正常后，逐步加載運行，24小時后齒輪減速電機地腳螺栓再次防松緊固。
綜合權衡考慮，經過研究采取現場解體檢查，決定采取拆卸更換齒輪減速電機行星架與輸出法蘭盤聯接高強螺栓，以及配鉆、擴孔、絞孔配制提高傳遞扭矩強度的銷子等措施，現場僅用了幾天時間就快速修復了該行星齒輪減速機，不僅節省了維修費用，還保證了正常生產。http://www.ntzls.com/Products/k57jiansuji.html
